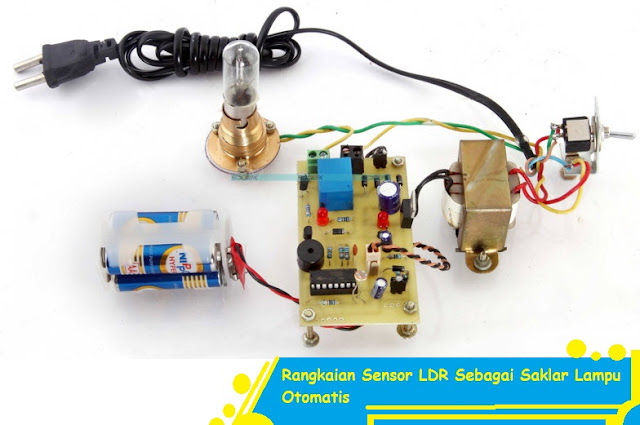

Rangkaian Sensor LDR Sebagai Saklar Lampu Otomatis. Rangkaian ini merupakan rangkaian sederhana yang dipakai untuk mempelajari dasar-dasar rangkaian sistem pemutus dan penyambung tegangan dengan memanfaatkan komponen LDR sebagai saklar. Pada kesempatan kali ini, aku akan men-Share dasar rangkaian menciptakan lampu otomatis dengan memakai sensor LDR.
Rangkaian Sensor LDR digunakan sebagai saklar lampu otomatis yang merupakan rangkaian sederhana guna memanfaatkan sensor LDR sebagai pensaklaran otomatis menurut intensitas cahaya (matahari). Alsana memakai Sensor LDR dikarenakan harganya yang relative lebih murah berkisar 10–20 ribu yang gampang didapatkan di toko elektronik maupun online shop. LDR merupakan kepanjangan dari Light Depence Resistance, yang mempunyai sifat nilai tahanan didalamnya dipengaruhi oleh banyak sedikitnya intesitas cahaya yang masuk. Semakin banyaknya cahaya yang terkena sensor maka nilai resitansinya yang dihasilkan akan turun, begitu juga sebaliknya. Semakin sedikit cahaya yang masuk maka nilai resistansinya akan naik. Untuk range nilai dari sensor LDR pada umumnya berkisar antara 500Ω – 200kΩ.
Sebelum menciptakan rangkaian, berikut ini merupakan komponen yang dibutuhkan untuk menciptakan rangkaian, antara lain:
- R1 : 330Ω
- R4 : Sensor LDR
- R5 : 10KΩ
- Potensiometer 10KΩ
- IC LM358
- D1 : 1N4004
- C1 : 100nF
- T1 : BC548
- Relay 5Vdc – 220 Vac
- Terminal Block : 3 pcs
- Connector Power Supply 12vdc + Input 220VAC
Pada rangkaian yang akan disajikan yaitu rangkaian dengan sensor LDR sebagai sensor utama, IC komparator sebagai pembanding dari nilai tegangan yang nantinya akan diteruskan ke actuator (Relay). Dimana relay tersebut sudah terhubung dengan lampu yang bertegangan 220 volt. Berikut ini merupakan hasil simulasi sederhana rangkaian saklar otomatis memakai software Proteus.
Jika dilihat dari gambar rangkaian diatas, apabila intensitas cahaya banyak yang terkena pada sensor LDR, maka relay akan aktif dan menciptakan lampu mati alasannya yaitu jalurnya terputus. Dan apabila intensitas cahaya yang terkena sedikit atau menjauh pada sensor, maka relay akan mati yang menciptakan lampu menjadi hidup. Sebagai komplemen informasi:
- IC LM358 dapat diganti dengan IC komparator lainnya yang equivalent seperti lm258, lm2904, dan lain sebagai.
- Pada Relay harus diberikan komponen elektronik : diode yang berfungsi sebagai free wheeling tegangan
- Nilai yang dibandingkan yaitu nilai resitansi yang terhubung pada kaki no.2 dan no.3 LM358 IC
- Transistor BC548 juga sanggup diganti dengan transistor yang equivalent dengan transistor tersebut.
